1、建设目标
在公安部“四个一律”的要求下，按照“执法规范化、职能前置化、效能最大化、服务人性化”的原则，建设一个集中、统一的办案中心，并形成较为规范、完备的管理模式。通过推进科技系统建设，实现“四个一站式”，即执法办案一站式、信息采集一站式、信息查询一站式、执法规范一站式，提升办案区的信息化、智能化、节约化水平。
实现派出所执法办案区讯问、侦查数字化和网络化，进一步促进公安信息化建设和应用的水平，实现远程监控、数字文档、网络控制、实时查询等功能，进一步提高公安机关信息收集利用能力、快速反应能力、联合作战能力、打击与预防犯罪能力，从而达到联合办案，加快取证，向法庭提供第一手资料的目的。信息时代公安机关全面全程规范化、网络化、智能化的工作和管理新模式初步形成；现代科技与公安工作融合程度全面深化升级，对司法办案、队伍管理等各项公安工作形成高质效，形成具有公安特色、适应发展的管理体系；信息采集更加规范、全面，数据采集质量得到大幅度提高，实现跨警种、跨地区信息共享，实现公检法司数据共享业务。
2、设计原则
本系统的设计根据国家、地方相关法规、技术标准规范的要求，结合公安机关信息化系统建设的实际情况，秉着积极借鉴国内外先进经验和技术，安全可靠、节俭实用、易于扩展和便于管理维护的原则进行。本次建设遵循的原则如下：
1) 先进性
采用先进成熟的技术和设备，确保整个系统在一段时期内保持技术上的先进性，既满足当前需求，也兼顾未来发展。
2) 可扩展性
平台采用模块化结构，系统扩容或增加功能只需增配相应模块，无需对系统作额外改动。
3) 兼容性
兼容国内主流视频设备以及前期建设标清设备，支持安防周边设备协议，解决不同品牌与新旧设备之间兼容对接问题。
4) 稳定性
系统能够保持长时间稳定运行。系统平台具有完善的智能网管功能，如故障自动检测、系统自动恢复等功能，方便管理维护人员及时了解设备状况，及早发现、消除系统隐患。
5) 安全性
对系统平台采取必要的安全保护措施，防止病毒感染、黑客攻击，具有高度的安全和保密性。
6) 实用性
整个系统以实用、操作方便、简洁、高效为原则，既具备快速反应的特点，又能满足相关人员的功能业务需求。

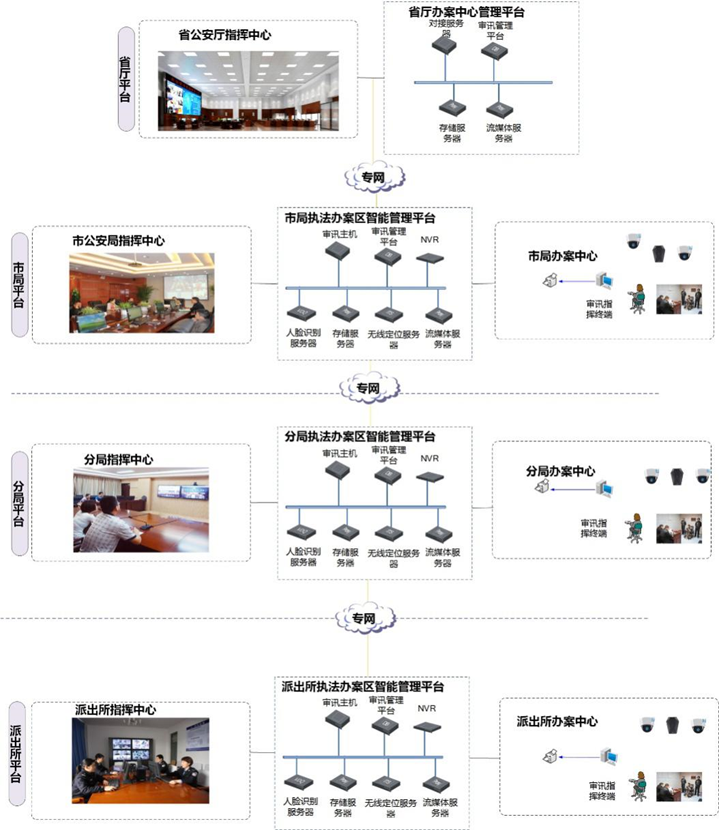

3、系统架构图
4、系统拓扑图
5、执法办案区业务流程
6、系统组成设计
整个系统由入区登记室、人身安全检查室、物品暂存室、信息采集室、尿检室、候问室、候问管理室、讯（询）问室、特殊讯问室、未成年讯（询）问室、辨认室、医疗救护室、醒酒室、律师会见室、警务执勤室、卫生间、中心机房和指挥中心等组成。
讯（询）问室、特殊讯问室、未成年讯（询）问室均配置高清同步录音录像前端设备以完成审讯的同步录音录像，其中特殊讯问室和其他讯（询）问室的区别是增加配置了一台体征监测仪用来监控嫌疑人的生命体征情况。
入区登记室部署在办案区大门外，为民警和嫌疑人进入办案区前登记的功能室，房间内配置全景摄像机和拾音器用作监控。嫌疑人进入办案区后首先要进入人身安全检查室，通过安检门和手持金属探测器进行人身检查，检查结果应进行登记，并将随身物品和涉案物品进行暂存，屋内配置全景摄像机和拾音器用作监控，并配备安检设备和储物柜等。之后嫌疑人应进入信息采集室，通过标采仪对嫌疑人基本信息进行采集，屋内配置全景摄像机和拾音器用作监控。
候问室为嫌疑人等候被讯（询）问时所关押的功能室，屋内配置全景摄像机和拾音器用作监控。
辨认室用于现场或远程对嫌疑人进行辨认，屋内配置全景摄像机、远程辨认摄像机和拾音器用作监控和辨认。
医疗救护室屋内配置全景摄像机和拾音器用作监控，为解决嫌疑人突发情况进行医疗救护。
醒酒室屋内配置全景摄像机和拾音器用作监控，用于看管醉酒人员。
律师会见室用于接待嫌疑人辩护律师，屋内配置全景摄像机用作监控。
警务执勤室用于办案人员实时查看办案区监控，屋内配置全景摄像机和拾音器用作监控。
卫生间为供嫌疑人使用的洗手间，屋内配置全景摄像机和拾音器用作监控。
中心机房作为整个办案区的管理核心，既要部署整个系统的平台相关服务器设备，又负责对前端的音视频资料统一采集和管理，屋内配置全景摄像机和拾音器用作监控。
指挥中心则对前端审讯室进行办案指挥，还可对办案区整体的安全防范进行视频监控，出现异常状况时作为应急指挥中心，屋内配置全景摄像机和拾音器用作监控。
为了实现嫌疑人办案过程运动轨迹全程跟踪录像，需要建设无线定位系统与摄像机进行联动。系统需要部署一台无线定位主机于中心机房，用于接收定位基站发送的嫌疑人定位腕带与民警的定位卡片的位置信息。
在入区登记室、信息采集室、讯（询）问室、候问室、卫生间、辨认室、医务室和办案区走廊等地点内设计有定位基站。入区登记室对嫌疑人进行登记时给嫌疑人佩戴定位腕带，干警佩戴定位卡片。嫌疑人进入办案区后直到审讯调查结束被干警带回登记室进行出区登记、收回腕带，整个过程实现视频跟踪录像。
